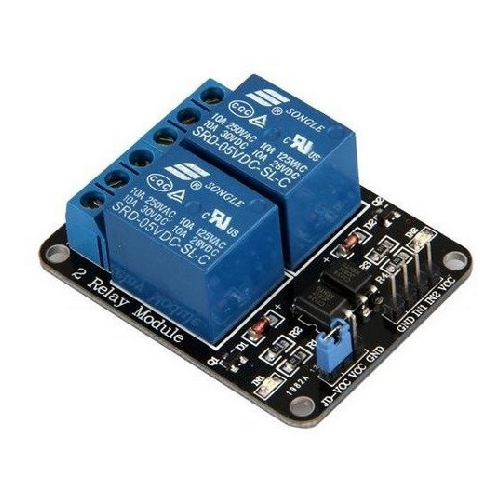

ARDUINO Moduł przekaźnika 2-kanały z optoizolacją

Uniwersalny moduł z przekaźnikiem 5V z izolacją optoelektroniczną na 10A/250VAC. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego.

Moduł zasila się napięciem 5V do odpowiednich pinów VCC oraz GND.

Dzięki zastosowaniu optoizolacji pobór prądu kanału jest minimalny, dzięki czemu bez problemu można sterować mikrokontrolerem. O załączeniu przekaźnika informuje dioda stanu pracy poszczególnego kanału przekaźnika. Załączenie modułu odbywa się po przez podanie stanu niskiego LOW, a więc masy na wejścia sygnałowe IN1, IN2.

Przekaźnik można wykorzystać do budowy prostej rozładowywarki.

Cechy produktu

• Moduł wyposażony w dwa przekaźniki SRD-5 z cewką zasilaną napięciem 5 V z optyczną izolacją wejścia.
• Moduł pozwala na sterowanie dwoma elementami wykonawczymi pobierającymi prąd do 10 A kazdy przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego Arduino
• Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
• Zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.
• Do poprawnej pracy wystarczy podłączyć zasilanie przekaźnika oraz cyfrowy sygnał sterujący.
• Przykłady zastosowania:
  • Sterownik oświetlenia
  • Sterownik układów wykonawczych
  • Włącznik do urządzeń elektrycznych w tym silników
• Moduł posiada:
  • sygnalizacja LED zasilania
  • sygnalizacja LED stanu przekaźnika
  • Załączenie przekaźnika stanem LOW

Dane techniczne

• Dwa kanały pracy
• Napięcie zasilania VCC: 5 V
• Przekaźnik SRD-5VDC-SL-C
• Napięcie cewki: 5 V
• Napięcie wejściowe: od 3 V do 5 V
• Maksymalne napięcie styków: 250 VAC 30VDC
• Maksymalny prąd: 10 A
• Wymiary płytki 48x27x20 mm
