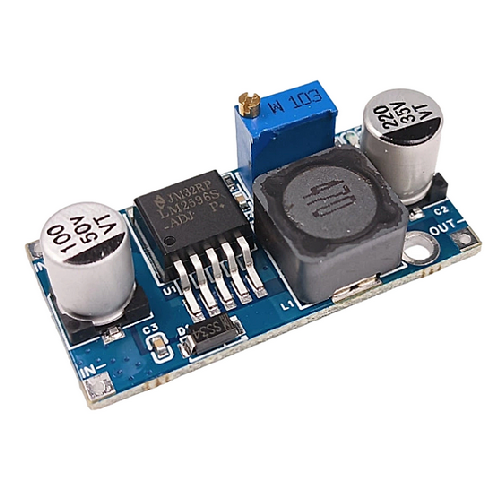

ARDUINO Moduł przetwornicy na LM2596S DC-DC 1,5-30V 3A

Przetwornica LM2596 obniżająca napięcie z napięcia od 3V do 35 V na napięcie regulowane potencjometrem od 1,5 V do 30 V.

Urządzenie to pozwala na bezpieczne, stabilne zasilanie elektroniki, FPV (kamer itp) na stabilizowanym stałym napięciu DC.

Dzięki niej możemy z wyższego napięcia uzyskać niższe potrzebne do zasilenia jakiegoś urządzenia, najczęściej wykorzystywana w monitorach, telewizorach i innej drobnej elektronice.

Cechy produktu

• Wygodna regulacja napięcia wyjściowego za pomocą potencjometru wieloobrotowego.
• Przetwornica posiada zabezpieczenie przeciwzwarciowe i nad-prądowe, dzięki czemu na odbiorniku nie pojawi się prąd większy niż 3 A.
• Przetwornica daje możliwość zasilania układów niższym niż standardowo napięciem.
• Przetwornica oparta jest na sprawdzonym i często wykorzystywanym układzie LM2596

Dane techniczne LM2596

• Napięcie wejściowe: 3-35 V
• Napięcie wyjściowe regulowane: 1,5-30 V
• Układ przetwornicy: LM2596
• Prąd wyjściowy: 2A stały, Max 3A (z radiatorem), radiator musi być załączony, gdy produkcja wynosi ponad 15W. (brak radiatora w zestawie)
• Wydajność: Max 92%
• Częstotliwość: 150 kHz
• Temperatura pracy: -40 ℃ do +85 ℃ (moc w 10 W)
• Zabezpieczenie przed zwarciem: ograniczenie prądu, Auto-CV
• Waga: 11.7 g
• Rozmiar: 47x23x14 mm

• Urządzenie reguluje napięcie obniżając (nie podnosi napięcia). Napięcie zasilające musi być większe od napięcia odbiorczego.
• Niewłaściwe podłączenie polaryzacji zasilania powoduje uszkodzenie przetwornicy
• To urządzenie jest przeznaczone dla doświadczonych majsterkowiczów, wymagana jest podstawowa wiedza z elektroniki i umiejętność lutowania.
• Sprawdzić napięcie wyjściowe i dostosować potencjometrem właściwego a dopiero potem podłączać urządzenie odbiorcze.
