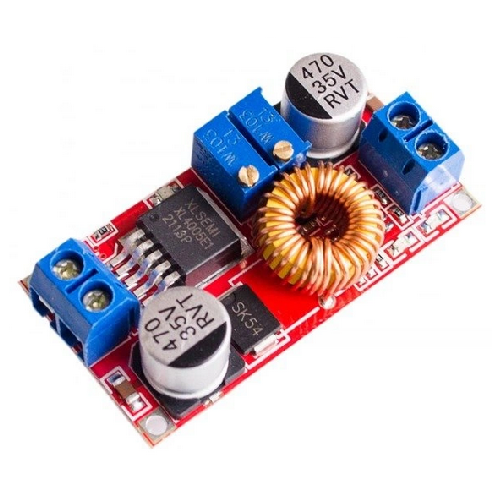

ARDUINO Przetwornica step-dwon 5A 30W XL4015E1

Przetwornica Step-Down XL4015E1 5A obniżająca napięcie wejściowe 5-32V na napięcie niższe regulowane potencjometrem od 0,8 V do 30 V.

• Moduł Przetwornica DC-DC 36V 5A XL4015 to wszechstronny moduł zasilający typu step-down, wyposażony w płynną regulację napięcia oraz prądu wyjściowego za pomocą precyzyjnych potencjometrów.
• Funkcje modułu są wskazywane za pomocą diod LED, co ułatwia monitorowanie jego stanu pracy.
• Może służyć jako sterownik do diod LED (driver CCD LED), efektywna ładowarka akumulatorów Li-Ion lub stabilizator napięcia z zabezpieczeniem prądowym.
• Służy do zasilanie dowolnego układu o napięciu wejściowym od 5 do 30V tj: projekty DIY, moduły arduino, raspberry, detektory, czujniki, mikrokontrolery, oświetlenie LED (sterowanie diodami prądowo!) itd.

Funkcja ładowania akumulatorów litowych: Li-Ion, Li-Pol: 1-8S.

• Należy ustawi napięcie wyjściowe według ładowanych pakietów, oraz optymalnego prądu ładowania akumulatora. Po tych zabiegach można podłączyć pakiet do przetwornicy.
• Dwie diody stanu informują o procesie ładowania: dioda od środka świeci się gdy bateria jest ładowana (znaczny pobór prądu), a dioda od zewnątrz zaświeca się wówczas, gdy bateria jest naładowana (minimalny pobór prądu).

Parametry przetwornicy XL4015E1 36V:

• Potencjometry posiadają szeroką skalę ok. 50 obrotów.
• Skręcane zaciski ARK2 na wyjściu oraz na wejściu umożliwiają proste i pewne mocowanie przewodów.
• Przetwornica ta posiada funkcję ładowania akumulatorów litowych: Li-Ion, Li-Pol.
• Popularna przetwornica XL4015 obniżająca napicie wejściowe do danego napicia wyjściowego.
• W łatwy sposób ogranicza prąd wyjściowy za pomocą potencjometrów wieloobrotowych.
• Przetwornica posiada również diodę LED która zaświecając się informuje o zadziałaniu ogranicznika prądowego.
• Przetwornica posiada szereg zabezpieczeń czyniąc ją bardzo bezpieczną w czasie użytkowania:
  • Zabezpieczenie termiczne, zabezpiecza przed przegrzaniem układu
  • Zabezpieczenie zwarciowe - zwarcie na wyjściu przetwornicy nie uszkadza jej
  • Zabezpieczenie przed podłączeniem odwrotnej polaryzacji na wejściu przetwornicy
  • Diody LED informujące o zadziałaniu ogranicznika prądu i procesie ładowania i naładowania ogniw litowych.

Dane techniczne XL4015

• Napicie wejściowe: od 5 V do 32 V
• Napicie wyjściowe regulowane w zakresie: od 0,8 V do 30 V.
• Maksymalny ciągły prąd wyjściowy: 5 A (przy zastosowaniu chodzenia)
• Sterownik: XL4015E1
• Sprawność: poniżej 90 % (w zależności od poboru mocy)
• Częstotliwość przełączania: 180 KHz - 48KHz
• Cztery otwory montażowe (pady lutownicze) o średnicy 2 mm
• Wymiary pytki: 51 x 26 x 12 mm
• Masa: 19 g

Sposób podłączenia Modułu przetwornicy XL4015E - posiada 4 złącza śrubowe:

• IN+ Napicie wejściowe - biegun dodatni.
• IN- Napicie wejściowe - biegun ujemny (masa).
• OUT+ Napicie wyjściowe - biegun dodatni.
• OUT- Napicie wyjściowe - biegun ujemny (masa).

Wskazówki Montażowe przetwornicy XL4015:

• Przy mocy wyjściowej powyżej 15W, zalecane jest wyposażenie sterownika XL4015 w radiator, który można dolutować od spodu lub dołączyć blaszkę miedzianą dla lepszego kontaktu termicznego.
• Aby zapewnić prawidłowe działanie przetwornicy, napięcie wejściowe powinno być większe od napięcia wyjściowego o co najmniej 2V.
• Poprawna polaryzacja napięcia wejściowego (IN+ ; IN -) jest niezbędna, a odwrotne podłączenie może prowadzić do uszkodzenia przetwornicy.

Regulacja i Sygnalizacja:

• Regulację prądu wyjściowego wykonuje się potencjometrem umieszczonym po stronie wyjścia (OUT), a napięcia wyjściowego - potencjometrem po stronie wejścia (IN).
• Obrót potencjometrów wieloobrotowych zgodnie z ruchem wskazówek zegara zwiększa wartości.
• Dioda LED umieszczona obok terminalu OUT sygnalizuje przejście w tryb CV (np. zakończenie ładowania akumulatora), a sąsiednia dioda tryb CCD (np. ładowanie w trakcie).
• Dioda LED przy układzie XL4015 wskazuje aktywację zabezpieczenia przeciwzwarciowego.
• Kolory diod mogą się różnić w zależności od dostawy, ale przetwornica funkcjonuje poprawnie już od 5,5V.
