Producent: Yato

Kod produktu: 17711

Opis

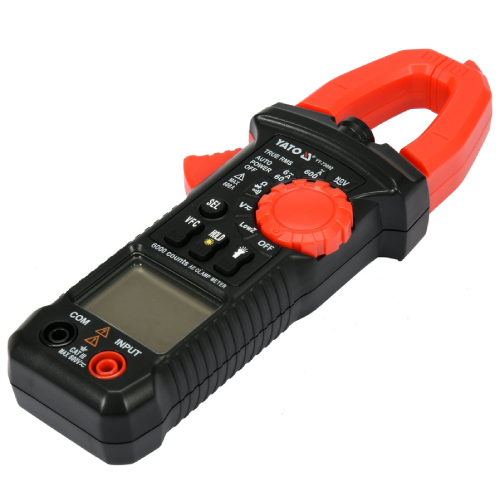

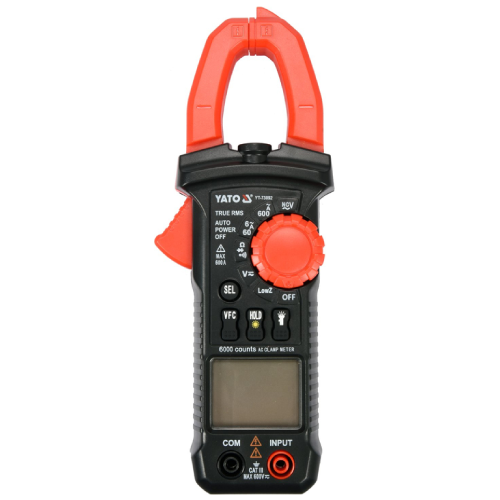

MIERNIK CĘGOWY YT-73092 YATO

Miernik cęgowy uniwersalny YT-73092 z automatycznym zakresem dla większości wskazań umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

PODSTAWOWE POMIARY

pomiar napięcia przemiennego: A.C. 0-600V, TRUE RMS + V.F.C. + LowZ
pomiar napięcia stałego: D.C. 0-600V, LowZ
pomiar natężenia prądu przemiennego: A.C. 0-600A, TRUE RMS + V.F.C.
pomiar rezystancji: 0-60MΩ
test diody: IF 1mA, UR 2.3V
test ciągłości obwodu: 0-120Ω

DODATKOWE POMIARY

pomiar napięcia przemiennego w trybie niskiej impedancji: A.C. 0-600V
pomiar napięcia stałego w trybie niskiej impedancji: D.C. 0-600V
bezkontaktowe wykrywanie napięcia przemiennego: NCV

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30A

dokładność pomiaru miernika YT-73092 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01A
obliczenia błędu pomiaru wzór: (wynik pomiaru x 2.5%) + 10 x rozdzielczość
obliczenia: (30 x 2.5%) + 10 x 0.01 = 0,75 + 0,1 = 0,85A

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30A = 30 ± 0,85A

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235V = 235 ± 3,3V
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,116V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

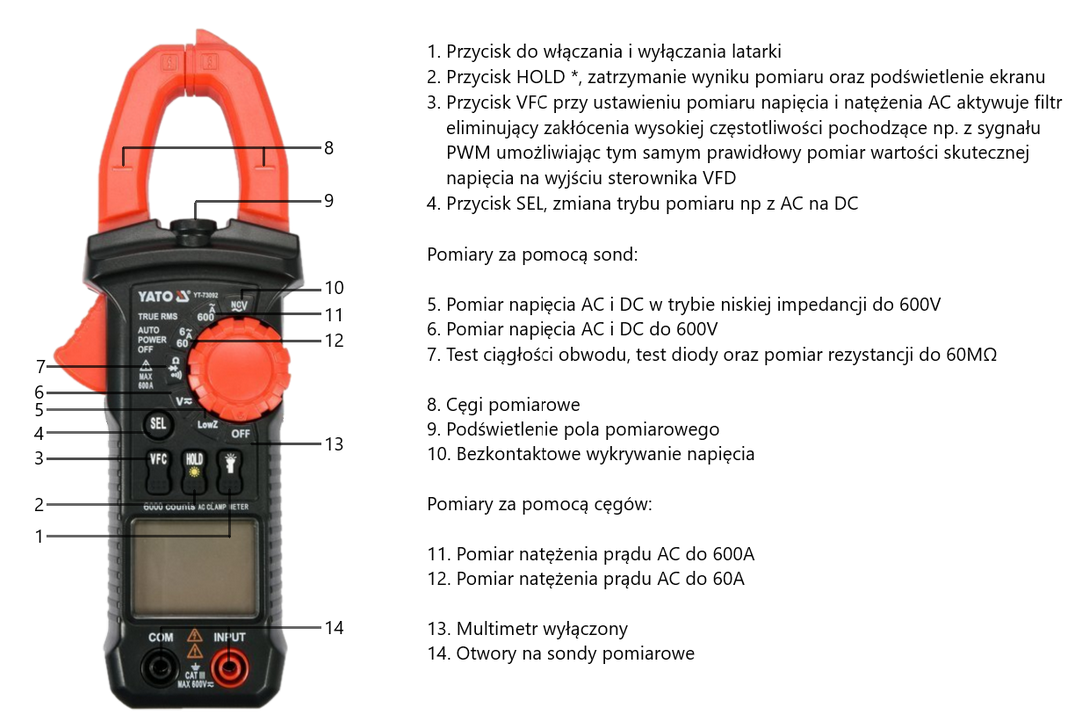

WBUDOWANE FUNKCJE

TRUE RMS - miernik z tą funkcją oblicza realną wartość skuteczną napięcia i natężenia prądu przemiennego zarówno dla przebiegów sinusoidalnych jak i nie sinusoidalnych. Urządzenie najpierw mierzy rzeczywistą wartość sinusoidy w kilku odstępach czasowych → następnie wyniki pomiarów podnosi do kwadratu → sumuje je → oblicza średnią → a na koniec wynik średniej pierwiastkuje. Wynik pomiaru to realna wartość skuteczna napięcia/natężenia prądu przemiennego nawet dla odkształconej sinusoidy czy przebiegu prostokątnego
NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy
LowZ - pomiar napięcia AC i DC w trybie niskiej impedancji. Zjawisko o potocznej nazwie ghost voltage może utrudnić diagnostykę sieci zasilania np. w budynkach przemysłowych. Polega ono na pojawieniu się napięcia na niepodłączonym przewodzie, w którym zaindukowało się napięcie od poprowadzonego tym samym kanałem podłączonego do sieci przewodu. Funkcja LowZ obniża impedancję gniazd pomiarowych miernika 10-cio krotnie w porównaniu do standardowego trybu pomiaru, wówczas miernik próbkując napięcie pobiera delikatnie wyższy prąd i tym samym rozładowuje nagromadzony w przewodzie ładunek. W efekcie otrzymujemy pomiar napięcia pozbawiony tzw ghost voltage.
V.F.C. - filtr dolnoprzepustowy. Funkcja ma swoje zastosowanie np. podczas pomiarów napięcia wyjściowego sterownika silnika elektrycznego, który wykorzystuje zmianę częstotliwości i napięcia do sterowania prędkością silnika (sterowniki VFD). Po aktywowaniu funkcji miernik filtruje zakłócenia wysokiej częstotliwości pochodzące np. z sygnału PWM i pozostawia tylko niską częstotliwość. Dzięki temu filtr umożliwia dokładny pomiar wartości skutecznej napięcia/natężenia prądu płynącego do silnika

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
SEL - zmiana trybu pomiary np. z pomiaru napięcia AC na DC, przełączanie testu diody na test ciągłości obwodu lub pomiar rezystancji
HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE

wyświetlacz LCD, maksymalny wyświetlany wynik: 5999
podświetlenie ekranu
podświetlenie pola pomiarowego cęgów
sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 60Ω
możliwość włączenia testów diody i ciągłości obwodu osobno
cęgi rozwierają się do 26mm i umożliwiają pomiar pojedynczego przewodu o max średnicy do 18mm
w zestawie sondy pomiarowe oraz pokrowiec
konstrukcja z zabezpieczeniami przeciążeniowymi
automatyczne wyłączenie się miernika po 15 minutach bezczynności
wskaźnik niskiego poziomu baterii
zasilanie: dwie baterie 1,5V(AAA)

UWAGA

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.

Parametry

Automatyczny zakres: TAK
Pomiar napięcia przemiennego: 0-600V + LowZ + V.F.C. + True RMS
Pomiar napięcia stałego: 0-600V + LowZ
Pomiar rezystancji: 0-60MΩ
Prąd przemienny: 0-600A + V.F.C. + True RMS
Test ciągłości obwodu: TAK
Test diody: TAK

ZESTAW ZAWIERA

Miernik cęgowy

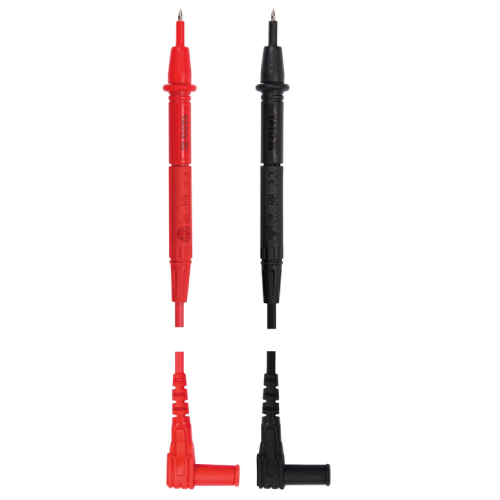

Przewody pomiarowe

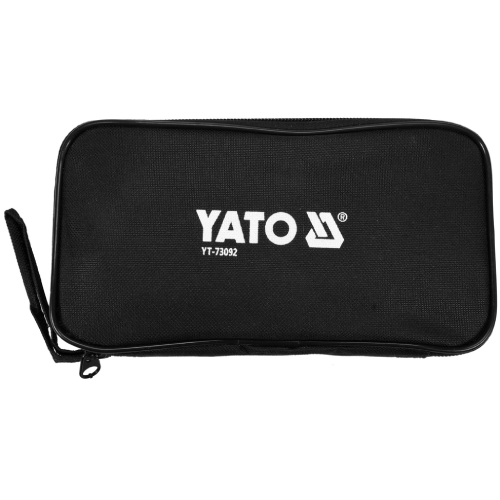

Pokrowiec
Opakowanie fabryczne
