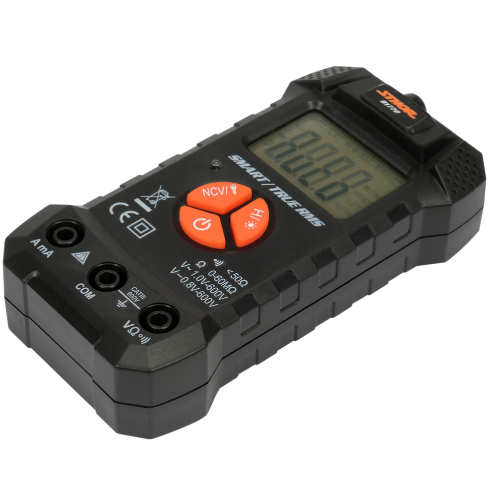

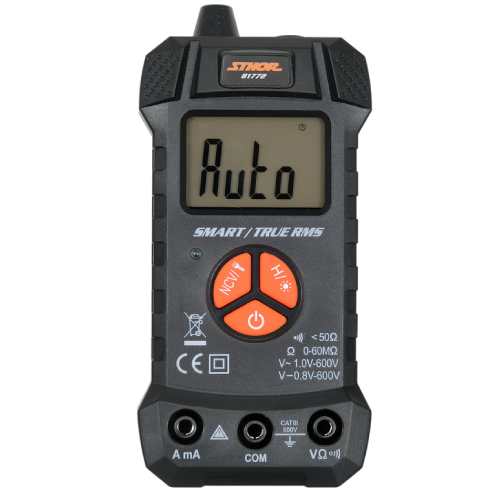

Miernik uniwersalny STHOR 81772 automatyczny TRUE RMS

Miernik uniwersalny smart marki STHOR o symbolu 81772 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru. Miernik nie tylko automatycznie dobierze zakres pomiarowy, ale również samodzielnie rozpozna czy w danym momencie mierzymy rezystancję, ciągłość obwodu, napięcie prądu stałego lub przemiennego. Dzięki temu miernik jest bardzo prosty w obsłudze. W standardowych miernikach jeszcze przed pomiarem musimy sami ustawić właściwy zakres pomiarowy i typ pomiaru. W tym miernku, po włączeniu, wystarczy przyłożyć sądy pomiarowe np. do biegunów akumulatora, a następnie odczytać wynik.

Podstawowe pomiary

• pomiar napięcia przemiennego: A.C. 0-600V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-600V
• pomiar natężenia prądu przemiennego: A.C. 0-10A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-60MΩ
• test ciągłości obwodu: 0-50Ω

Dodatkowe pomiary

• bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładność pomiaru

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika 81772 dla tego zakresu to : ±(1,0% + 3), rozdzielczość 0.1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.0%) + 3 x rozdzielczość
• obliczenia: (235 x 1,0%) + 3 x 0.1 = 2,35 + 0,3 = 2,65V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 2,65V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,09V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,164A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

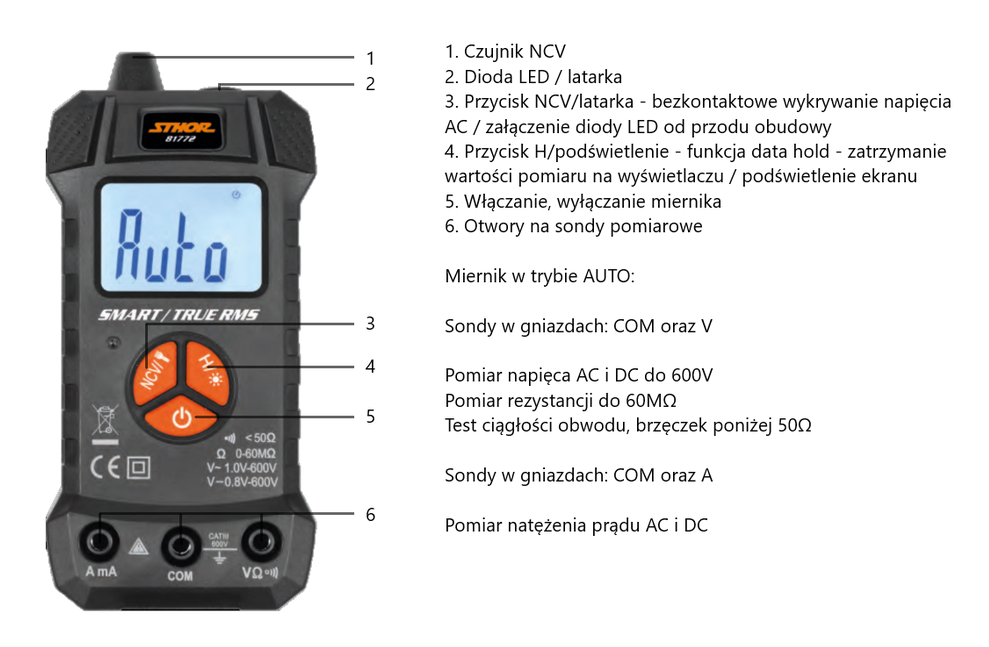

Wbudowane funkcje

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia;
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny;
• SMART - automatyczne rozpoznanie typu pomiaru. Miernik sam rozpozna czy dokonujemy pomiaru napięcia prądu stałego lub przemiennego. W przypadku braku obecności napięcia miernik automatycznie przechodzi w tryb pomiaru rezystancji obwodu;
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości.

Dodatkowe informacje

• wyświetlacz LCD, maksymalny wyświetlany wynik: 5999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω

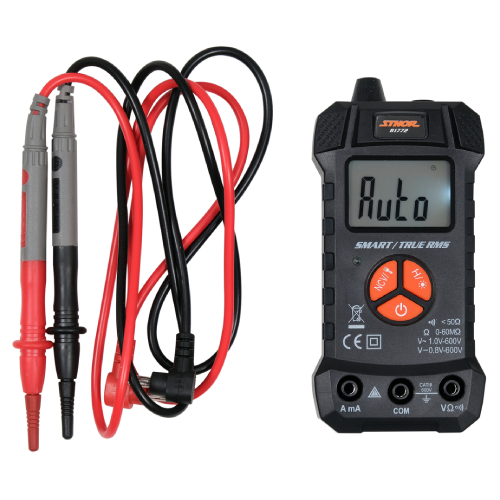

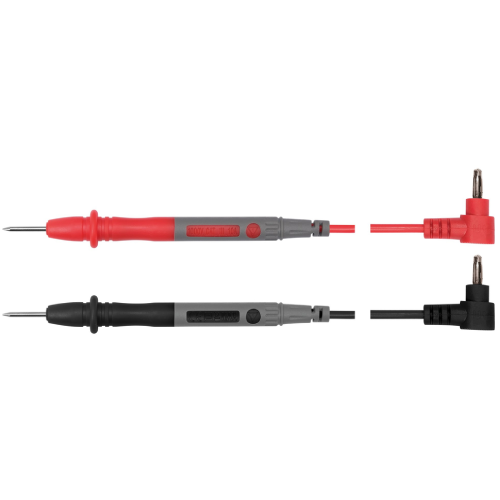

• w zestawie sondy pomiarowe o długości 12 cm
• długość przewodu wraz z sondami: 84 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1.5 V (AAA)
