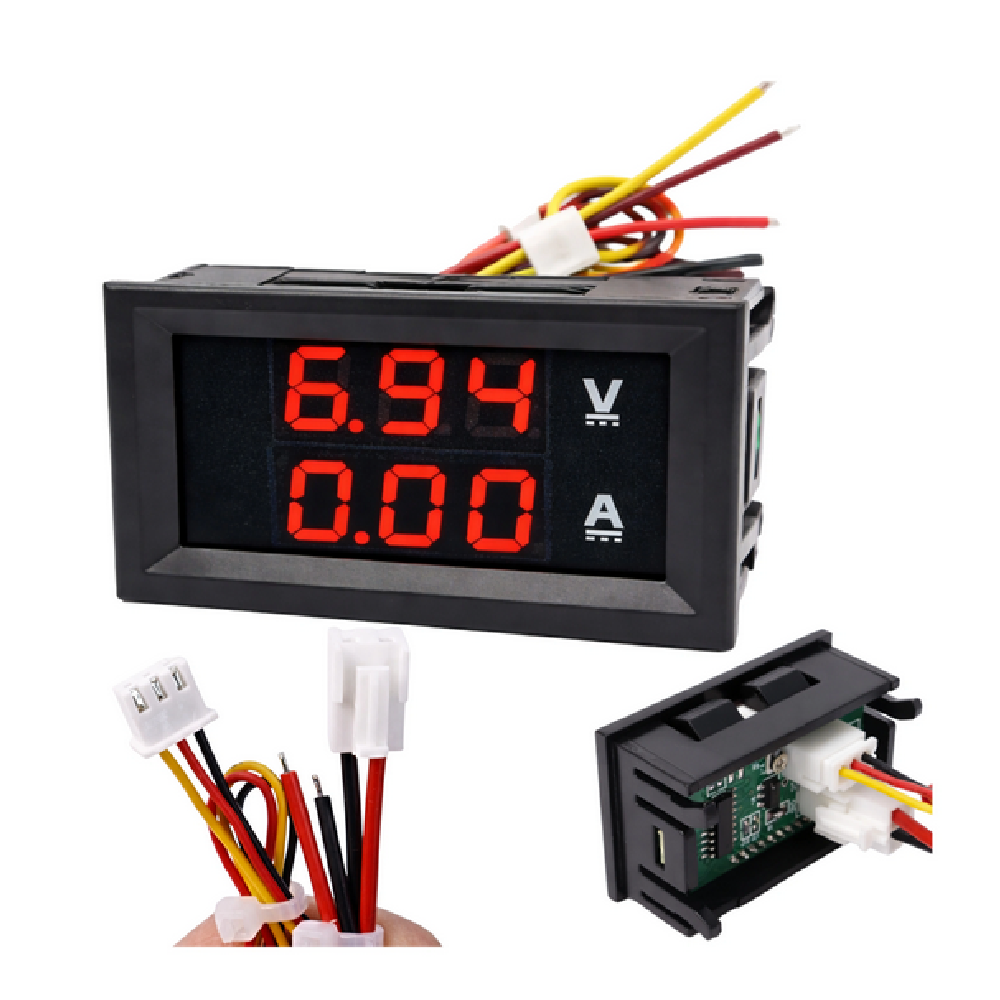

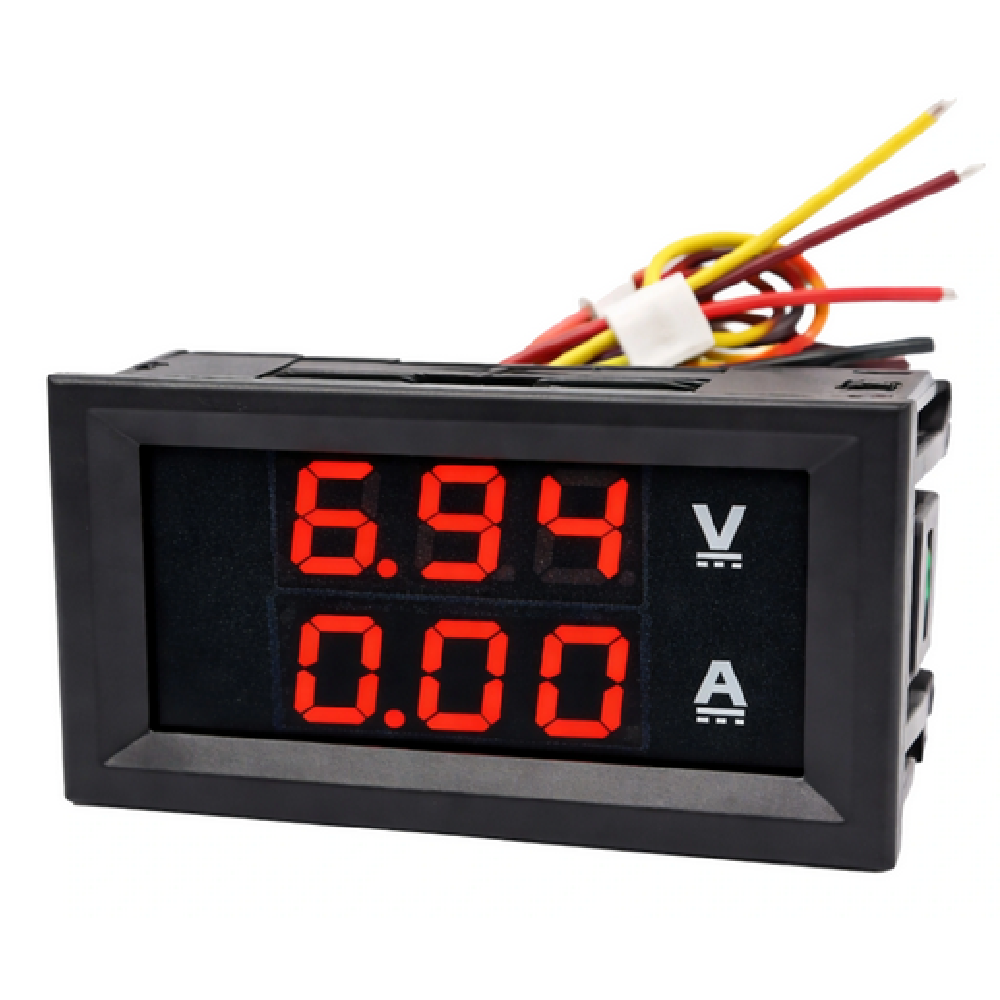

Moduł voltomierz amperomierz 0-100V 0-100A panelowy

Moduł voltomierz amperomierz 0-100V 0-100A panelowy

Jeśli budujesz zasilacz, modernizujesz rozdzielnię DC, instalację akumulatorową, stanowisko testowe albo własny projekt DIY, ten panelowy woltomierz i amperomierz pozwala na szybki podgląd dwóch najważniejszych parametrów: napięcia i prądu. To kompaktowy miernik do montażu w panelu, z czerwonym wyświetlaczem napięcia i czerwonym wyświetlaczem prądu. Sprawdza się wszędzie tam, gdzie liczy się czytelny odczyt i proste podłączenie.

Najważniejsze cechy

• pomiar napięcia DC: 0-99,9 V,
• pomiar prądu DC: 0-100 A,
• zasilanie miernika: DC 4,5-30 V,
• wyświetlacz LED 0,28" – czerwony / czerwony,
• montaż panelowy w gotowej obudowie,
• odświeżanie: 500 ms,
• dokładność: 1%.

Ważne: do pomiaru prądu potrzebny jest bocznik

Ten model nie zawiera bocznika w zestawie. Pomiar prądu do 100 A odbywa się za pośrednictwem zewnętrznego bocznika. Bez bocznika miernik nie zmierzy natężenia prądu.

Podłączenie przewodów

Producent przewidział dwa złącza:

• złącze 2-pinowe:
  • czerwony – bocznik, zacisk 1,
  • czarny – bocznik, zacisk 2,
• złącze 3-pinowe:
  • żółty lub zielony – pomiar napięcia,
  • czarny – masa GND,
  • czerwony – zasilanie miernika Vcc.

Przewody cienkie

• czerwony cienki – zasilanie miernika, maks. 30 V,
• czarny cienki – masa zasilania,
• żółty cienki – pomiar napięcia.

Przy zasilaniu do 30 V przewód pomiaru napięcia można połączyć z przewodem zasilania miernika.

Przy napięciu powyżej 30 V przewód pomiarowy należy odseparować i podłączyć wyłącznie do mierzonego obwodu zgodnie z opisem producenta.
