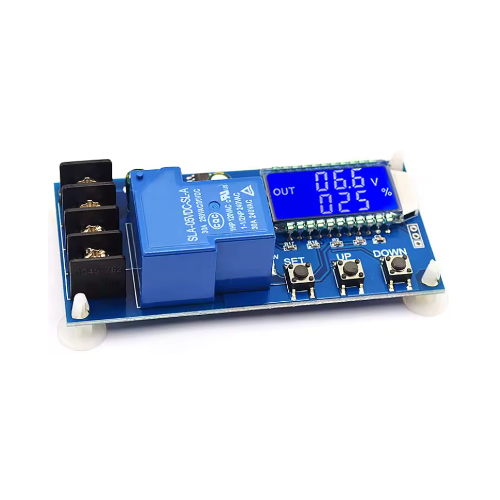

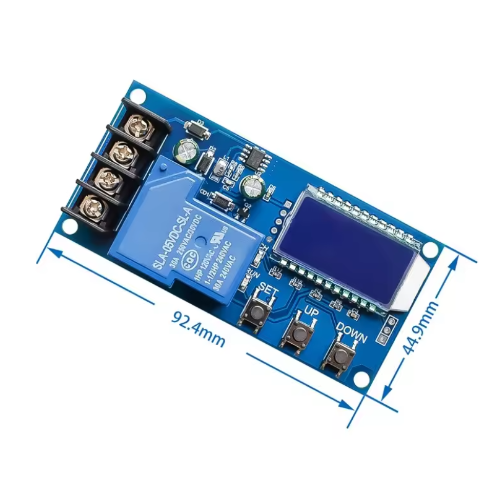

Moduł zarządzania ładowaniem akumulatora 6-60V 30A XY-L30A

Moduł nadzoru ładowania/ rozładowywania akumulatora 6-60V 30A XY-L30A

• zakres napięć pracy 6-60V DC
• prąd ładowania 30 max  chwilowe
• prąd ładowania ciągły 20A
• przy większych prądach trzeba wymienić przekaźnik 5V o większej prądzie  styków
• urządzenie czuwa na ładowanym akumulatorem
• woltomierz pokazujący napięcie na ładowanym akumulatorze (mogą występować różnice z napięciem akumulatora)
• szacunkowy poziom naładowania w % (różnica miedzy ustawionymi napięciami ale tylko gdy ładuje)
• regulowany zadany czas ładowania
• możliwość pracy przy ładowarkach solarnych

Bardzo prosty w obsłudze:

1. naciskamy na 5 sekund przycisk  set
2. ustawimy przyciskami up down  wartości napięć i czasu
3. krótkim pojedynczym  nacisnięciem set  zmieniamy parametr
4. zatwierdzamy wszystko ponownym długim 5 sec. nacisnieciem przycisku set

Ważne:

tryb ładowania ikona   " in  "

tryb rozładowania ikona   " out "

******* tryb in / out zmieniamy poprzez długie nacisniecie >5 sec. przycisku up

dn    - dolne napięcie przy którym załączy się ładowanie

up   - górne napiecie przy którym przekażnik odepnie ładowarkę

set   - czas cyklu ładowania

Bardzo ważne, by dobrać właściwą ładowarkę do akumulatora aby go nie uszkodzić.

Urządzenie nie zmienia wartości  ani napięcia ani prądu.

Włącza i wyłącza napięcie z podpiętego zasilacza /ładowarki wg ustawionych parametrów  dn/up.

Nie przekraczać  dozwolonego prądu ładowania.
