Wtyk antenowy kompresyjny IEC prosty TRISET-113

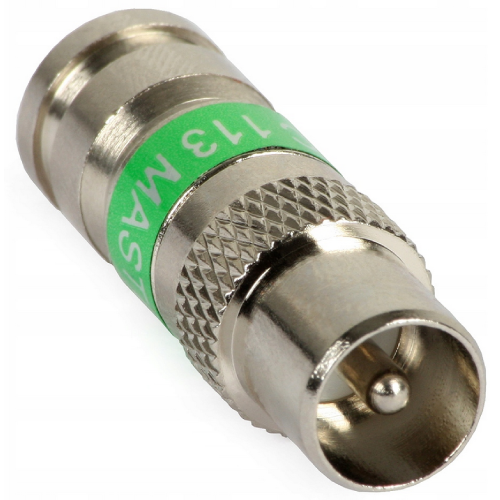

Wtyk antenowy kompresyjny IEC prosty TRISET-113 IEC-W/ZAC-TRI113/MSR

Złącze posiada dwa pełne pierścienie, które w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypuklają się do wewnątrz. Profesjonalny wtyk kompresyjny IEC-W/ZAC-TRI113/MSR spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.

Charakterystyka tego złącza została specjalnie dobrana do przewodów TRISET-113. Wymiary są tak dobrane, że po kompresji, złącze zaciska się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla.

Dane techniczne:

• Rodzaj złącza: IEC Wtyk prosty
• Mocowanie elementów złącza: Mocowanie kompresyjne
• Mocowanie ekranu: Mocowanie kompresyjne
• Mocowanie żyły: Wciskanie
• Przeznaczenie: Kabel koncentryczny
• Średnica kabla: max. 8.0 mm
• Impedancja: 75 Ω
• Materiał: Mosiądz (pokryty niklem)
• Wodoszczelność: tak
• Przykładowe zastosowanie: Triset-Profi, Triset113, Triset-113PE, Triset-113HF

Wybrane cechy:

• Szerokie pasmo pracy
• Wodoszczelność połączenia złącza z kablem
• Odporność na korozję - wykonane w całości z metali kolorowych i najwyższej jakości dielektryka
• Bardzo małe tłumienie w całym paśmie pracy
• Znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
• Poprawnie zaciśnięte złącze jest niemożliwe do zerwania
• Konstrukcja chroniona jest licznymi patentami
• Do zaciśnięcia należy użyć zaciskarki HT-5082R
• Waga: 0.009 kg
• Wymiary: Ø 11.5 x 33 mm
