Zdalne sterowanie 1-kanałowe 24V 433MHz MT-C100

Uniwersalny sterownik radiowy jednokanałowy z wbudowanym przekaźnikiem sterującym. Może być zastosowany do sterowania w wielu różnych dziedzinach.

Stosowany głównie do sterowania np.: drzwi elektrycznych, okien i innych urządzeń sterowanych elektrycznie gdzie wymagany jest ten rodzaj sterownika.

Dane techniczne sterownika MT-C100

• Czułość: -105dBm;
• Częstotliwość pracy ： 433 MHz ；
• Napięcie ： DC24 V.
• Prąd spoczynkowy ： ≤6mA
• Prąd roboczy : ≤40mA
• Prąd max. styków przekaźnika ： 10A-240V AC / 15A-24V DC
• Temperatura pracy ： -40 ℃ - + 80 ℃
• Rozmiar ： 48,2 * 32,8 * 15 mm

Rodzaje pracy sterownika MT-C100

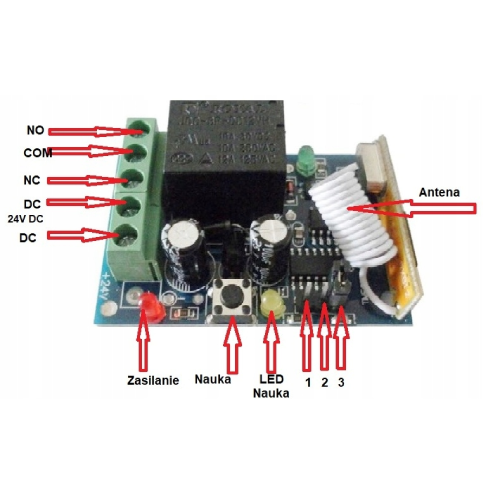

Jak pokazano na poniższym obrazku, zmianę sposobu pracy można wykonać zworką Z.

• MONOSTABILNY: USTAWIENIE FABRYCZNE. Wolna pozycja 1,2,3, nie trzeba podłączać zworki.

Sterowanie: Naciśnij przycisk pilota A, przekaźnik sterownika włączy się. Zwarte styki :COM i NO. Dopóki trzymamy przycisk pilota A ,dopóty przekaźnik jest załączony. Zwolnij przycisk pilota A, przekaźnik sterownika wyłączy się. Rozwarte styki : COM i NO.

• BISTABILNY (A/B): Zwora założona na styki 2 i 3

Sterowanie: Naciśnij przycisk pilota A, przekaźnik sterownika włączy się. Zwarte styki : COM i NO. Naciśnij przycisk pilota B,  przekaźnik sterownika wyłączy się. Rozwarte styki : COM i NO.

• BISTABILNY (A/A): Zwora założona na styki 1, 2

Sterowanie: Naciśnij przycisk pilota A, przekaźnik sterownika włączy się. Zwarte styki : COM i NO. Naciśnij ponownie przycisk pilota A, przekaźnik sterownika wyłączy się. Rozwarte styki : COM i NO. Przycisk pilota B jest nieaktywny.

PROGRAMOWANIE I KASOWANIE PILOTÓW.

Piloty programujemy przy zdjętej obudowie sterownika. Zachowaj ostrożność!

Włącz zasilanie, naciśnij przycisk „nauki”, kontrolka LED „nauki” zapali się na stałe, naciśnij dowolny

przycisk pilota zdalnego sterowania w ciągu 7 sekund, kontrolka LED ”nauki” mignie 4 razy, a następnie zgaśnie. Oznacza to poprawne zaprogramowanie pilota.

Uwaga: Sterownik może obsługiwać do 16 pilotów. 17 kasuje pilota nr.1

Kasowanie wszystkich pilotów z pamięci

Naciśnij przycisk „nauki” i trzymaj przez około 8 sekund, kontrolka LED ”nauki” zapali się i zgaśnie. Oznacza to poprawne skasowanie wszystkich pilotów.

ZESTAW ZAWIERA

• Sterownik
• 2x pilot
